Трансформатор надвисокої напруги

На супровідному зображенні зображено трансформатор надвисокої напруги виробництва TRANSpower Electrical. Компанія TRANSpower Electrical, визнана прагненням досконалості, спеціалізується на виробництві високоякісних трансформаторів, які відповідають стандартам, встановленим Американським національним інститутом стандартів (ANSI/IEEE) і Канадською асоціацією стандартів (CSA). Завдяки більш ніж десятиріччю успішної експлуатації наші продукти постійно доводили свою надійність без збоїв. Наш широкий асортимент продукції включає трансформатори надвисокої напруги потужністю від 6300 кВА до 360,000 кВА та робочою напругою від 35 кВ до 220 кВ, що ефективно відповідає різноманітним вимогам до передачі електроенергії.

Опис продукції

Трансформатори надвисокої напруги TRANSpower Electrical демонструють виняткову майстерність і передові технології виробництва. Сердечники виготовлені з високоякісної листової кремнієвої сталі для забезпечення оптимальної проникності та мінімальних втрат. Ці прецизійні обмотки підвищують ефективність і надійність. Ізоляційна олія, яка використовується в заливному баку трансформатора, відома своєю чудовою теплопровідністю та ізоляційними властивостями, ефективно охолоджує обладнання та забезпечує міцний захист ізоляції. Перевірені електричні трансформатори TRANSpower UHV встановлюють еталон продуктивності та довговічності в рішеннях для передачі електроенергії.

Трансформатори UHV служать основою енергетичних систем, ретельно розроблених для забезпечення стабільної передачі електроенергії. Використовуючи передові матеріали та технології, ці трансформатори мають вдосконалені системи ізоляції та охолодження, мінімізоване енергоспоживання та знижений рівень шуму, при цьому адаптуючись до складних умов навколишнього середовища. Ми пропонуємо індивідуальні рішення, які задовольняють різноманітні вимоги, забезпечуючи виняткову продуктивність і тривалий термін служби.

Трансформатори надвисокої напруги широко використовуються в муніципальних, промислових і великомасштабних інфраструктурних проектах. Вони пропонують високоефективне підвищення напруги та компенсацію, забезпечуючи баланс між передачею на великі відстані та живленням терміналу. Це забезпечує стабільну енергозабезпеченість побутових, комерційних і промислових об'єктів.

Трансформатор надвисокої напруги

Галузеві атрибути
Продукт	Трансформатор надвисокої напруги
Фаза	Три фази
Структура котушки	Тороїдальний
Номер котушки	Подвійна або потрійна обмотка
Інші атрибути
Місце походження	Чжецзян, Китай
Номер моделі	Трифазний трансформатор надвисокої напруги (відповідно до вимог замовника)
Номінальна потужність	Від 6300ква до 180мва
НАПРУГА	Від 33 кВ до 220 кВ
Середня напруга	36/37/38,5/66/69/115/121кВ
Низька напруга	Від 6,3 кВ до 69 кВ
Частота	50/60 Гц
Стандартний	IEC, ANSI, IEEE, CSA
Векторна група	Yd11, YNd11, YNyn{{2}d}d11, YNa0d11
матеріал	Алюміній/Мідь
застосування	Електростанція (станція), підстанція (електророзподільні станції), міські електромережі, промислові об'єкти, масштабні інфраструктурні проекти
Тип	Масляний трансформатор
Особливість	Низькі втрати

product-778-644

Параметри трансформатора надвисокої напруги

У наступній таблиці перераховані стандартні параметри для трансформатора надвисокої напруги 220 кВ. Якщо вам потрібні інші потужності та рівні напруги, будь ласка, зв’яжіться з TRANSpower для отримання точних технічних специфікацій та індивідуальних пропозицій.

Наведені нижче характеристики ЛИШЕ для довідки.

ЄМНІСТЬ (кВА)	Коефіцієнт напруги та діапазон відводів (кВ)		Символ підключення	Втрати холостого ходу (кВт)	Втрата повного навантаження (кВт)	Імпеданс (%)	Струм холостого ходу
ЄМНІСТЬ (кВА)	HV	ЛШ	Символ підключення	Втрати холостого ходу (кВт)	Втрата повного навантаження (кВт)	Імпеданс (%)	Струм холостого ходу
31500	220±8x1.25%	66.3; 6.6 10.5; 11 35; 37; 38.5	ЙНд11	38	135	12~14	0.70
40000				45	157		0.63
50000				54	189		0.56
63000				63	220		0.56
90000		10.5; 11 35; 37; 38.5		80	288		0.49
120000				99	346		0.49
150000				116	405		0.42
180000				135	468		0.42
120000		66 69		102	355		0.49
150000				120	415		0.42
180000				140	475		0.42

product-1033-729

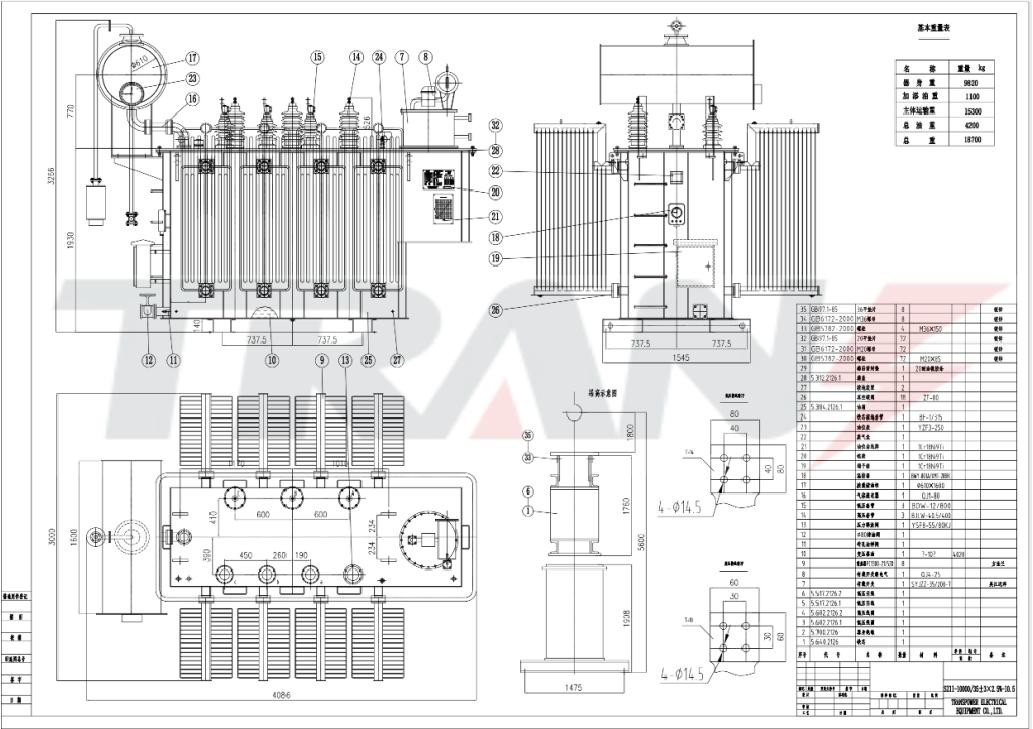

Розміри та вага трифазного трансформатора надвисокої напруги 10 МВА 33 кВ

product-967-722

Часті запитання (FAQ)

З: Що таке трансформатор високої напруги?

A: Трансформатори 35-230кВ — це високовольтні трансформатори, менше 1кВ — низьковольтні, 1-35кВ — середньовольтні, 230-1000кВ — трансформатори надвисокої напруги, а ті, що мають більше або дорівнює 1,000кВ, є трансформаторами надвисокої напруги.

З: Що таке передача надвисокої напруги?

A: Лінії електропередачі надвисокої напруги (UHV) використовуються для полегшення передачі значних кількостей електроенергії на значні відстані. Принцип, який лежить в основі технології UHV, полягає в тому, що вищі рівні напруги призводять до зменшення втрат енергії під час передачі. Крім того, завдяки забезпеченню більшої потужності електроенергії через одну лінію загальна кількість необхідних ліній передачі зводиться до мінімуму. Така ефективність не тільки знижує витрати на проект, але й зменшує необхідні смуги для реалізації.

Q: Q. Яка різниця між надвисокою напругою та надвисокою напругою?

A: Рівні напруги передачі змінного струму зазвичай класифікуються як висока напруга, надвисока напруга та надвисока напруга. У міжнародному масштабі це зазвичай відноситься до номінальної напруги від 35 кВ до 220 кВ, від 330 кВ до менше 1,000кВ як надвисокої напруги та 1,000кВ і вище як надвисокої напруги.
